Un réducteur planétaire de précision est un dispositif de réduction à haute précision et haut rendement, dont la structure de transmission repose sur un pignon solaire, des engrenages planétaires et une couronne intérieure. Ses fonctions principales consistent à réduire la vitesse de rotation, augmenter le couple, et diminuer le rapport d’inertie du moteur entraîné. Les réducteurs planétaires sont principalement montés sur des moteurs pas à pas et des servomoteurs.

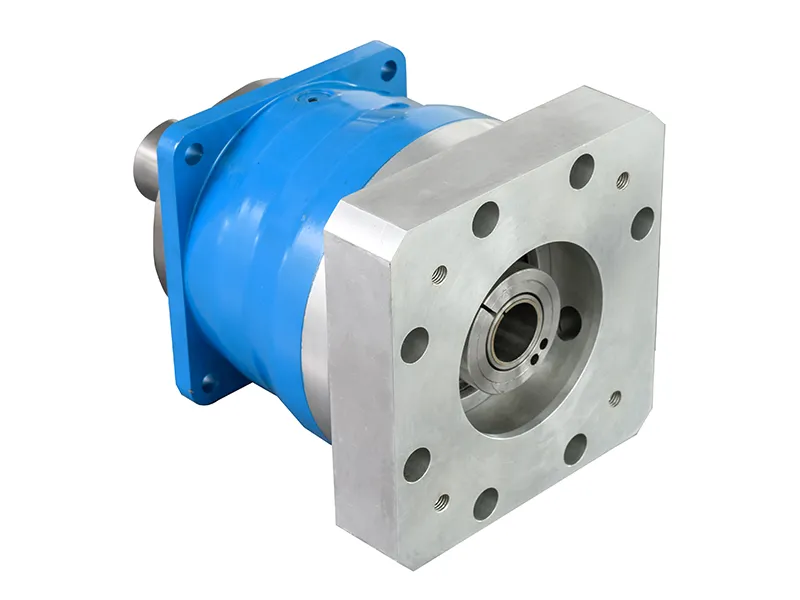

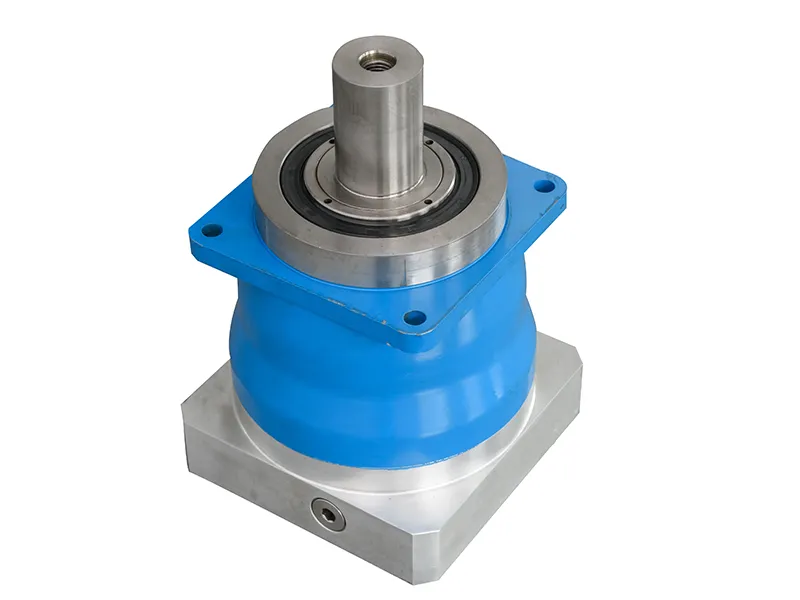

Le réducteur planétaire incarne l'extension naturelle de la technologie d'engrenage de Kean vers des systèmes d'entraînement complets. Kean présente avec fierté le réducteur planétaire KS140/180, conçu à partir d’acier allié de haute qualité (HRC57-60) et doté d’une conception à engrenages hélicoïdaux. Le modèle KS140/180 garantit un couple élevé, un jeu réduit et un fonctionnement fluide, le tout dans une unité compacte et facile à entretenir. Grâce à 23 ans d’expertise en usinage d’engrenages de haute précision, à plus de 30 brevets déposés, ainsi qu’à un parc machines de pointe (Gleason, ZEISS), Kean assure une performance remarquable !
| Ratios | i | / | 3 | 4 | 5 | 7 | 8 | 10 | |
| Couple de sortie nominal | T2N | Nm | 200 | 330 | 330 | 320 | 310 | 330 | |
| Couple d'arrêt d'urgence ② | T2Not | Nm | 1250 | 1320 | 1320 | 1320 | 1250 | 1250 | |
| Couple d'accélération max. ③ | T2B | Nm | 460 | 790 | 790 | 790 | 640 | 640 | |
| Vitesse d'entrée nominale | n1N | tr/min | 2100 | 2100 | 2100 | 2600 | 2600 | 2600 | |
| Vitesse d'entrée max. | nIMAX | tr/min | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Jeu maximal | / | arcmin | ≤3 | ||||||
| Rigidité torsionnelle | / | Nm/arcmin | 50 | ||||||
| Force axiale max. ④ | F2AMax | N | 9700 | ||||||
| Force radiale max. ④ | F2AMax | N | 9750 | ||||||
| Efficacité | η | % | 97 | ||||||
| Durée de vie | / | h | >20000 | ||||||
| Poids | / | kg | 17.5 | ||||||
| Émissions sonores | / | dB | ≤65 | ||||||
| Température de fonctionnement | / | ℃ | +90 | ||||||
| Température ambiante | / | ℃ | -15 to +40 | ||||||
| Lubrification | / | / | Lubrification à vie | ||||||
| Sens de rotation | / | / | Même sens de rotation pour les axes d'entrée et de sortie | ||||||
| Degré de protection de la boîte de vitesses | / | / | IP65 | ||||||
| Moment d'inertie de masse (entrée) | J1 | 38 | kgcm² | 15 | 12.15 | 11.00 | 10.20 | 9.50 | 9.50 |
| Ratios | i | / | 3 | 4 | 5 | 7 | 8 | 10 |
| Nominal output torque | T2N | Nm | 510 | 920 | 920 | 825 | 825 | 860 |
| Couple d'arrêt d'urgence ② | T2Not | Nm | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 |
| Couple d'accélération max. ③ | T2B | Nm | 1160 | 1450 | 1450 | 1450 | 1165 | 1165 |
| Vitesse d'entrée nominale | nIN | tr/min | 1500 | 1500 | 1500 | 2300 | 2300 | 2300 |
| Vitesse d'entrée max. | nIMax | tr/min | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
| Jeu maximal | / | arcmin | ≤3 | |||||
| Rigidité torsionnelle | / | Nm/arcmin | 165 | |||||
| Force axiale max. ④ | F2AMax | N | 13950 | |||||
| Force radiale max. ④ | F2QMax | N | 15200 | |||||
| Efficacité | η | % | 97 | |||||
| Durée de vie | / | h | >20000 | |||||
| Poids | / | Kg | 34 | |||||
| Émissions sonores | / | dB | ≤65 | |||||
| Température de fonctionnement | / | ℃ | +90 | |||||
| Température ambiante | / | ℃ | -15 to +40 | |||||
| Lubrification | / | / | Lubrification à vie | |||||
| Sens de rotation | / | / | Même sens de rotation pour les axes d'entrée et de sortie | |||||
| Degré de protection de la boîte de vitesses | / | / | IP65 | |||||
| Moment d'inertie de masse (entrée) | J1 48 | Kg/cm² | 58.30 | 41.30 | 35.50 | 29.80 | 29.70 | 26.60 |
| J1 55 | 66.00 | 50.00 | 44.10 | 38.70 | 38.70 | 35.60 | ||
Contactez nos experts pour une solution personnalisée adaptée à vos besoins spécifiques.
Nos pièces de transmission d'engrenages sont utilisées dans une large gamme d'assemblages mécaniques.
Fort de 23 années d’expérience dans la fabrication d’engrenages de haute précision, Kean est spécialisé dans la production en grande série d’engrenages/pignons sur mesure et de qualité exceptionnelle. Grâce à des équipements de pointe à l’échelle mondiale, à plus de 30 brevets technologiques, et à une capacité de production évolutive dépassant 35 000 pièces non standards par an, nous fournissons à nos clients des engrenages sur mesure à haute précision, économiques et conformes aux exigences de transmission les plus strictes.
