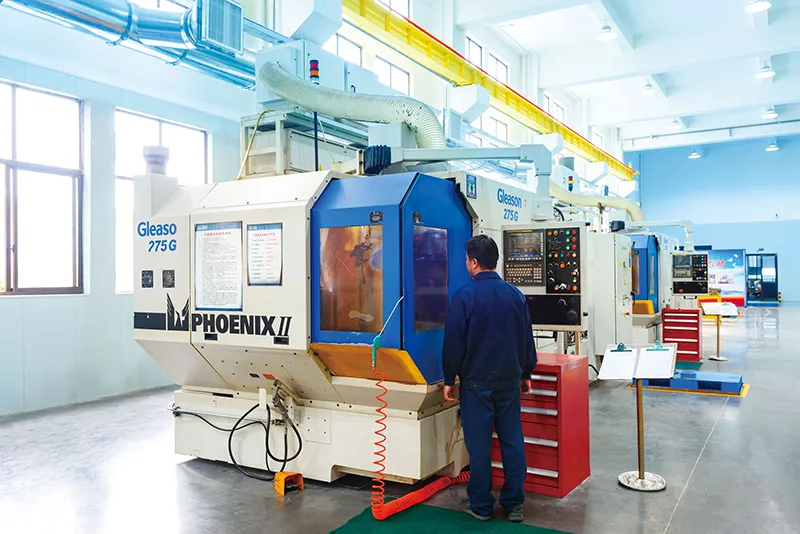

Conçue pour les hautes exigences de précision, cette machine traite des diamètres allant jusqu’à 275 mm et accepte des arbres de 90 mm de diamètre grâce à son large alésage central. Elle garantit une précision exceptionnelle, conforme à la norme GB11365-89 Grade 4.

Idéale pour les pièces de grand format, cette machine prend en charge des diamètres jusqu’à 840 mm et des arbres de 180,5 mm de diamètre via son alésage généreux. Elle offre une rectification de haute précision, répondant aux standards GB11365-89 Grade 4.

Cette machine de rectification de profils CNC de haute précision peut usiner des dentures droites internes et externes, des dentures hélicoïdales internes et externes, des cannelures évolventiques internes et externes, des cannelures triangulaires internes et externes, des cannelures rectangulaires, des engrenages à chevrons ainsi que des engrenages bombés. Elle peut rectifier des pièces d’un diamètre maximal de 500 mm et d’une longueur maximale de 1000 mm. Elle prend en charge une meule dressable de diamètre minimal de 30 mm, une meule CBN de diamètre minimal de 13 mm, un module de cannelure usinable minimal de 0,5 mm, et une profondeur de rectification des dents internes pouvant atteindre 150 mm. Elle atteint une précision d’usinage conforme à la norme GB Grade 4.

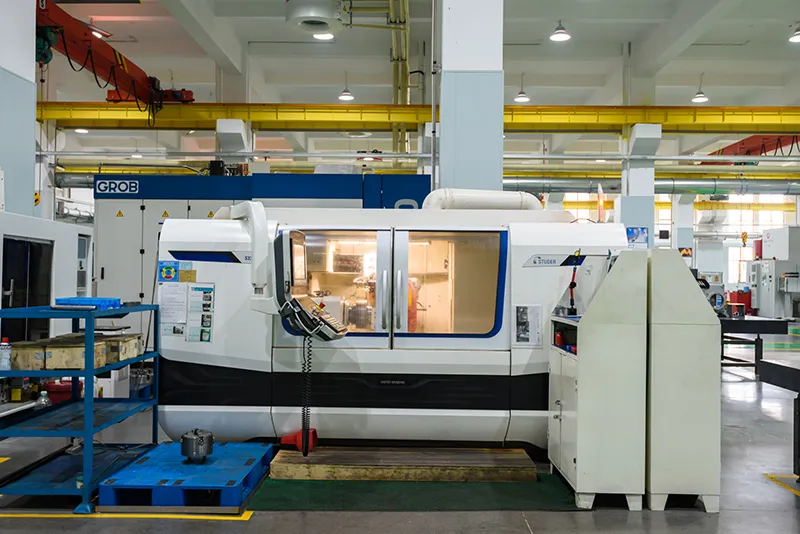

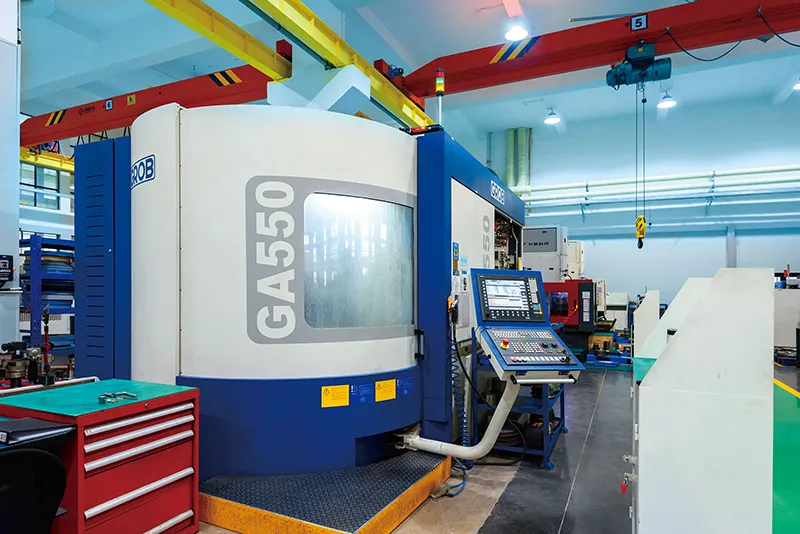

Cette machine perfectionnée intègre trois axes linéaires et deux axes rotatifs, permettant un usinage 5 faces complet ainsi que des opérations simultanées sur 5 axes. Grâce à sa broche horizontale, elle bénéficie d’une longue course sur l’axe B tout en assurant une évacuation optimale des copeaux. Les courses des axes X, Y et Z sont respectivement de 800 mm, 950 mm et 1020 mm, tandis que les plages de pivotement des axes A et B atteignent 240° et 360°, offrant une flexibilité maximale dans l’usinage. La broche atteint une vitesse de 10 000 tr/min, avec une précision pouvant aller jusqu’à 0,01 mm.

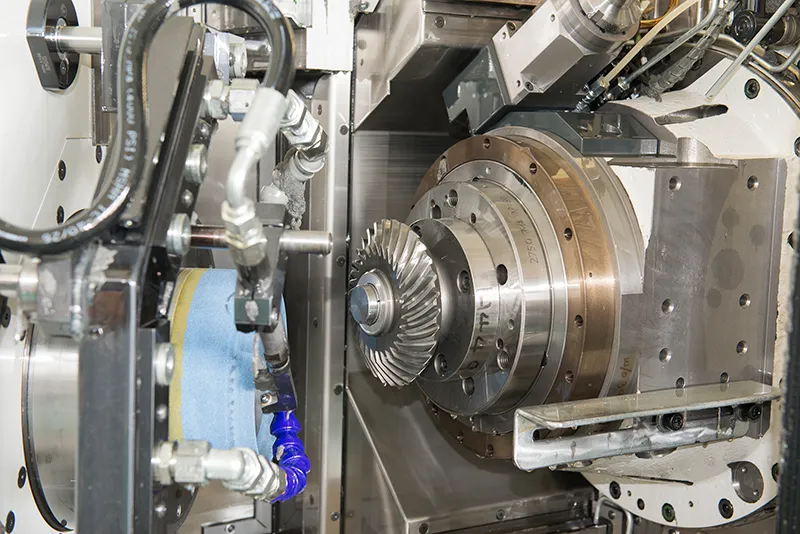

Cette machine innovante permet la rectification d’engrenages droits coniques avec un diamètre maximum de 430 mm, une largeur de denture maximale de 100 mm, un module compris entre 2,5 et 8 mm, et un nombre de dents allant de 16 à 120. Elle offre une précision d’usinage conforme à la norme GB Grade 5.

Cette machine hautement fiable permet l’usinage de modules jusqu’à 2,5 mm, avec un nombre de dents allant de 3 à 300, une plage d’angle d’hélice de ±35°, un diamètre d’engrenage maximum de 80 mm et une longueur maximale de 240 mm.

Etant une machine de haute précision dédiée à la rectification de profils CNC, la rectifieuse peut usiner des dentures droites et hélicoïdales internes et externes, des engrenages à chevrons, bombés, ainsi que des profils spéciaux tels que les dentures cycloïdales. Elle accepte des pièces d’un diamètre maximum de 800 mm pour la version ZE800 et 400 mm pour la ZE400, avec un module maximal de 25 mm pour la ZE800 et 15 mm pour la ZE400, et une course respective de 600 mm et 400 mm. Elle atteint une précision d’usinage conforme à la norme GB Grade 4.

Machine de rectification de précision CNC à haute efficacité, conçue pour la production en série de surfaces dentées cylindriques à profil évolventique.
