Un porte-fraises ou tête de fraisage est un composant principal d'une fraiseuse, conçu pour maintenir les fraises et réaliser des opérations d'usinage sur les pièces. Fixé généralement sur la broche de la machine fraiseuse ou sur un accessoire, il entraîne la fraise pour effectuer des opérations de fraisage, perçage, alésage et autres processus.

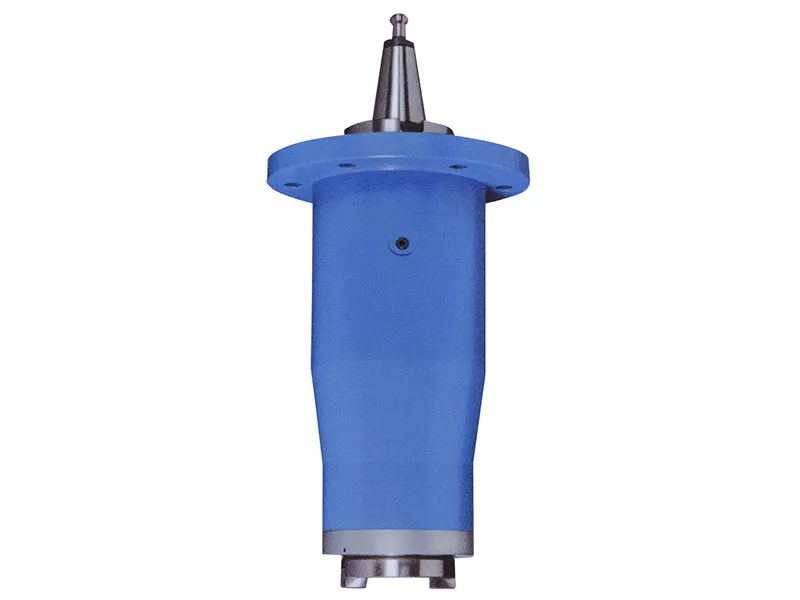

Fort de 23 ans d'expertise en conception et fabrication d'engrenages de précision, Kean a développé d'importantes capacités de traitement de haute précision et une solide expérience dans la production de porte-fraises. Les porte-fraises Kean, tels que le porte-fraises d'extension KA-E73/75, le porte-fraises à angle 90º KA-N75C/N76, et le porte-fraises universel KA-C45/c50, sont principalement adoptés dans les scénarios suivants :

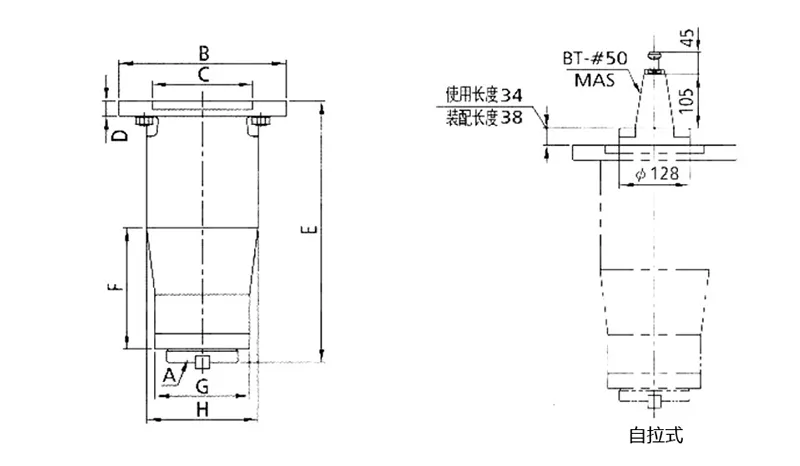

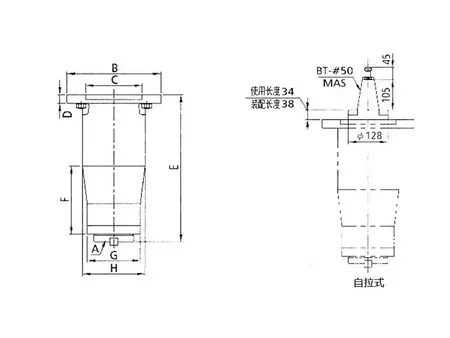

Consultez les tableaux de paramètres et les plans dimensionnels ci-dessous pour personnaliser votre tête de fraisage !
| Modèle | A | B | C | D | E | F | G | H | Machine à fraiser applicable | Vitesse de rotation maximale | Couple maximal |
| | ISO-50 | Ø250 | Ø150 | 5 | 305 | 184 | 170 | 190 | V7,U12,T10 | 800/2000/3000 tr/min | 1500N·m |
| | ISO-50 | Ø300 | Ø180 | 30 | 505 | 234 | 170 | 200 | U60,U61,U70,U71 |

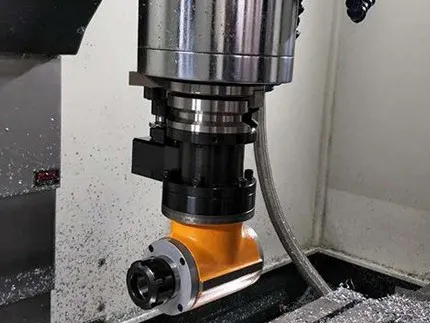

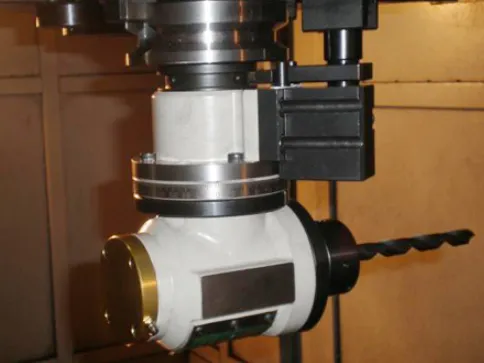

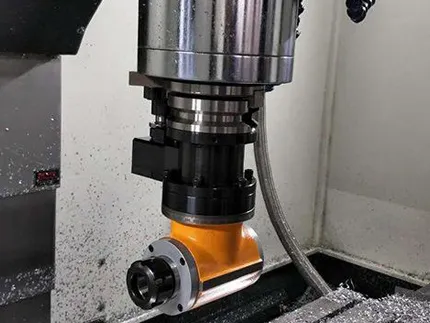

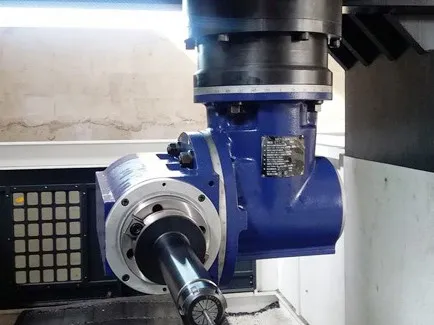

Un porte-fraises à angle 90º est un accessoire spécialisé pour outils de machine, principalement adopté sur les machines à aléser et fraiser CNC ainsi que sur les centres d'alésage et de fraisage. Il permet d'élargir le champ d'application et les capacités de traitement de la machine en orientant l'axe de l'outil à un angle droit de 90 degrés par rapport à l'axe de la broche. Cela permet un usinage multi-angles, rendant cet accessoire particulièrement adapté pour l'usinage des côtés, réduisant ainsi le nombre de montages de pièces et améliorant l'exactitude du traitement ainsi que l'efficacité du processus.

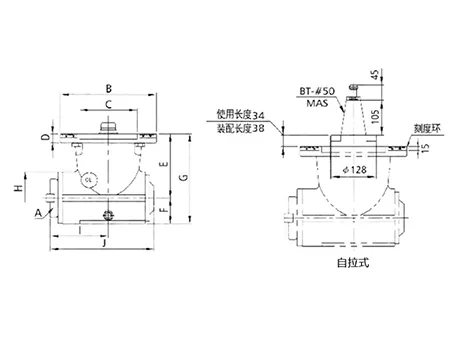

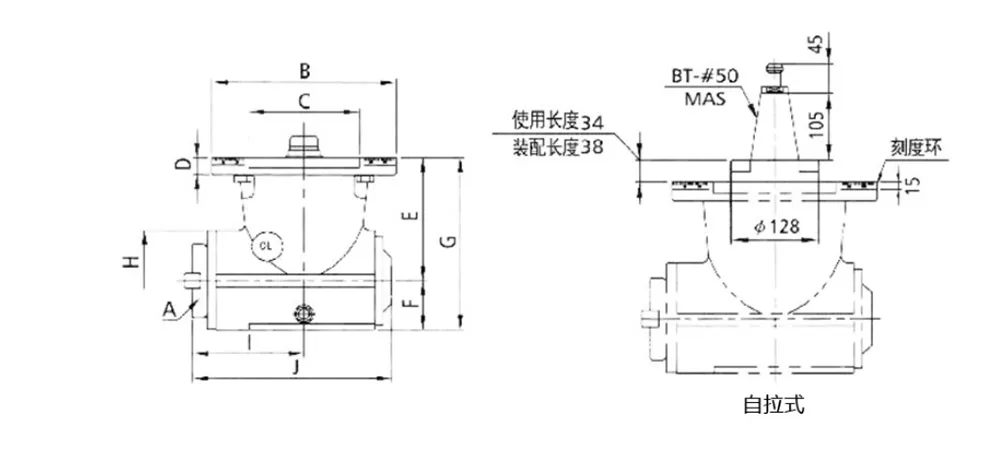

| Modèle | A | B | C | D | E | F | G | H | I | J | Machine à fraiser applicable | Vitesse de rotation maximale | Couple maximal |
| | ISO-50 | Ø300 | Ø180 | 32 | 215 | 85 | 300 | 173 | 182 | 325 | U60,U61, | 2000/3000 tr/min | 1500N·m |
| | IS0-50 | Ø360 | Ø220 | 35 | 265 | 96 | 361 | 216 | 216 | 404 | U70,U71 | 800/2000 tr/min | 2500N·m |
Les porte-fraises à angle sont généralement fabriqués à partir d'acier allié de haute qualité ou d'alliage de titane, dotés de engrenages usinés de haute précision et de roulements de précision pour garantir la stabilité et la précision du traitement. Leurs caractéristiques structurelles incluent :

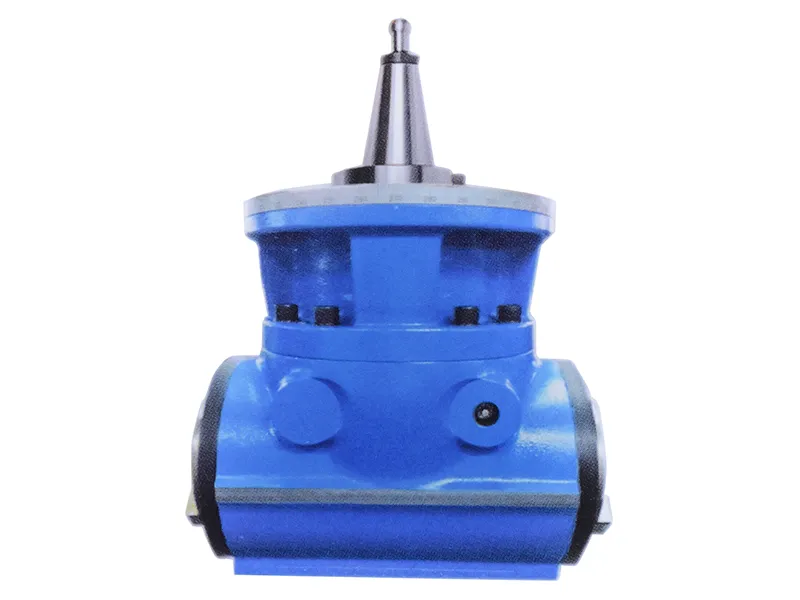

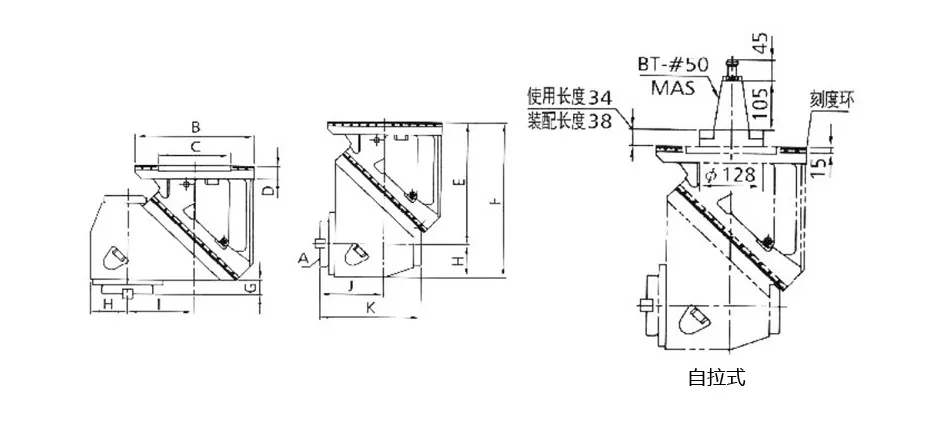

| Modèle | A | B | C | D | E | F | G | H | I | J | K | Machine à fraiser applicable | Vitesse de rotation maximale | Couple maximal |
| | ISO-50 | Ø250 | Ø150 | 25 | 276 | 363 | 39 | 8 | 130 | 154 | 250 | V7,U12,T10 | 1200/200/3000 tr/min | 1200N·m |
| | ISO-50 | Ø300 | Ø180 | 35 | 341 | 434 | 39 | 93 | 144 | 166 | 265 | U60,U61,U70,U71 | 1200 tr/min | 1500N·m |
Contactez nos experts pour une solution personnalisée adaptée à vos besoins spécifiques.

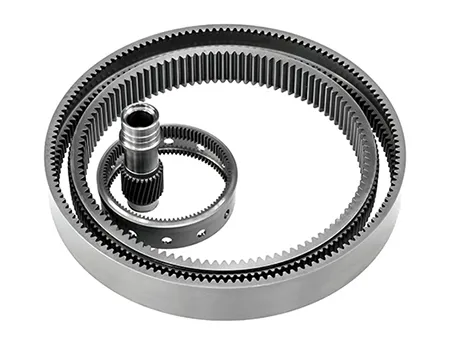

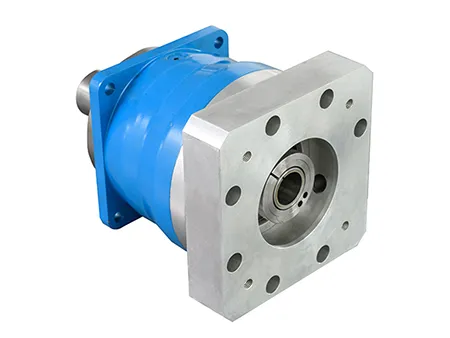

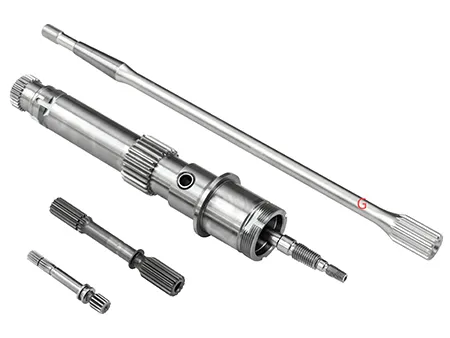

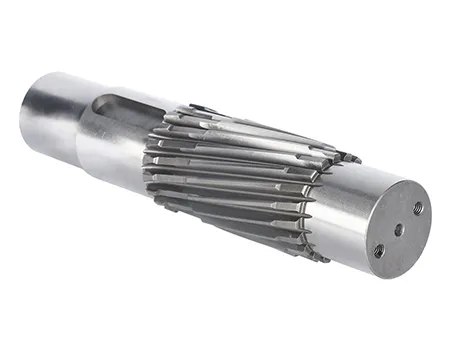

Nos pièces de transmission d'engrenages sont utilisées dans une large gamme d'assemblages mécaniques.

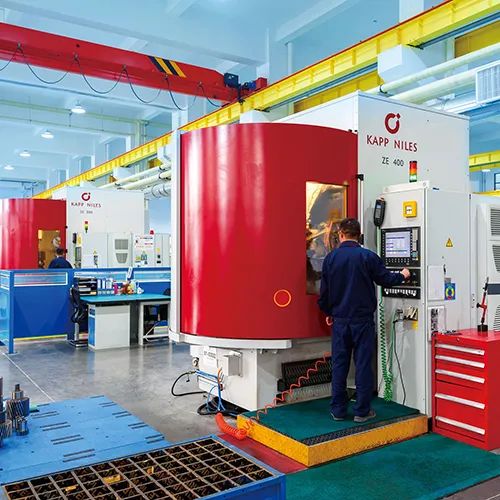

Fort de 23 années d’expérience dans la fabrication d’engrenages de haute précision, Kean est spécialisé dans la production en grande série d’engrenages/pignons sur mesure et de qualité exceptionnelle. Grâce à des équipements de pointe à l’échelle mondiale, à plus de 30 brevets technologiques, et à une capacité de production évolutive dépassant 35 000 pièces non standards par an, nous fournissons à nos clients des engrenages sur mesure à haute précision, économiques et conformes aux exigences de transmission les plus strictes.
